首页 >> 液压货梯案例 >>绍兴 >> 绍兴柯桥液压货梯/升降机
详细说明

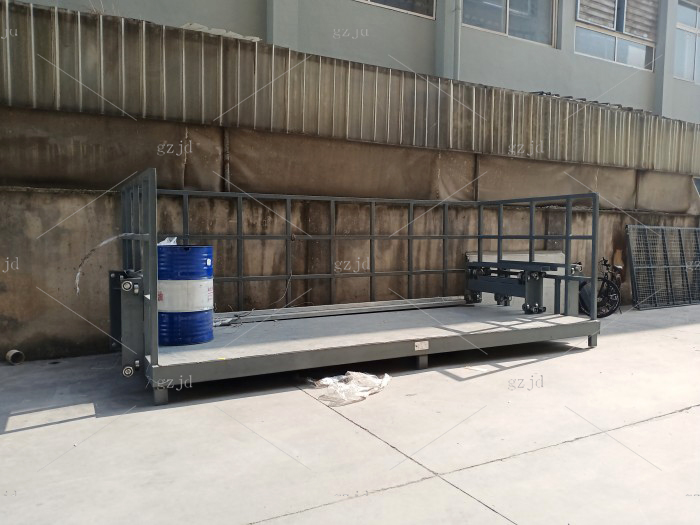

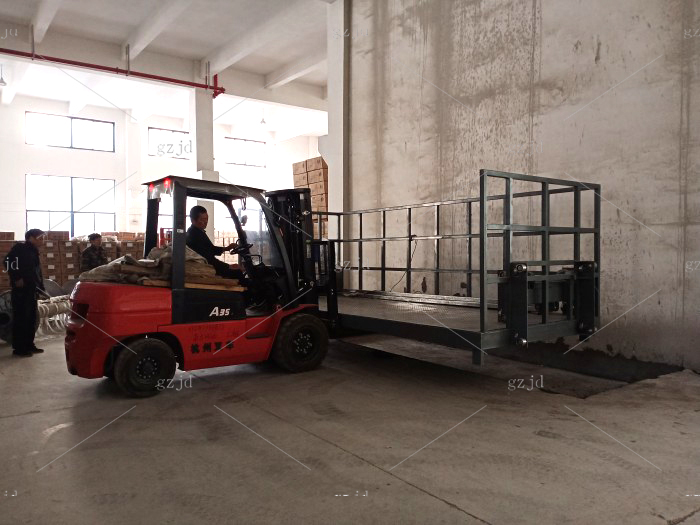

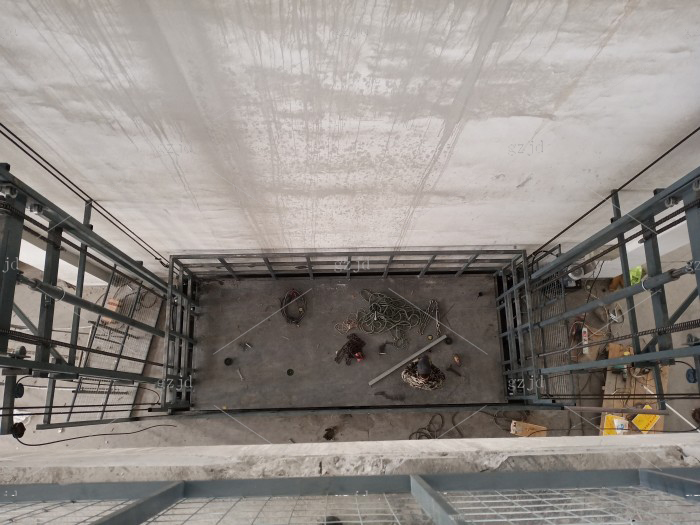

绍兴柯桥液压货梯/升降机

  • 产品说明
  • 产品参数

绍兴柯桥液压货梯/升降机

工厂二层的厂房空置很久,因工厂业务繁忙希望把二层利用起来,纺织厂其主要的是纺织机经轴无法到达二层,5吨的货梯面积也满足不了,经轴长约4.3米直径约700mm,后来老板通过我们的用户那里得知我们的产品,经到现场洽谈,达成合作事宜。

载重:3吨

提升高度:8.0米

油缸:2只Φ90液压油缸

油泵站功率:5.5kw

主链条:16B

调平:钢丝绳

地坑开口:宽5700mmX深2200mm

平台尺寸:宽5000mmX深2100mm

进货方向:宽5000mm方向进出货

地坑深度:地坑300mm

顶层高度:≥3000mm

机房高度:无需机房

在用场所:纺织厂

导轨尺寸:60mmx60mmX5mm二套组合

台面钢板厚度:4mm花纹防滑钢板





表格名称

配置参数表

型号/品名

SJD1-30T-3-22M

液压升降平台

额定载重

1吨-30吨

驱动方式

液压驱动

油泵站功率

3kw-18kwx2

油缸型号

外直径Φ80mm-Φ150mm

链条型号

16B-32B

控制方式

电梯专用数显按钮面板)

井道尺寸

宽12800mm深3600mm

平台尺寸

宽12000mm深3500mm

顶层高度

>2000mm

地坑深度

300mm-600mm

护栏高度

1500mm

开门方式

机械联动门/手动对拉门

门洞尺寸

无门洞

门尺寸

配做

外封闭(防护)

用户自理

导轨型号

60mmx60mmx4mm矩形管+吨位

平台面板

4mm+吨位

生产周期

15个工作日

物流约4天

安装周期

月8-10天

制表日期2019-12-20
