杭州地铁站液压升降机

  • 产品说明
  • 产品参数

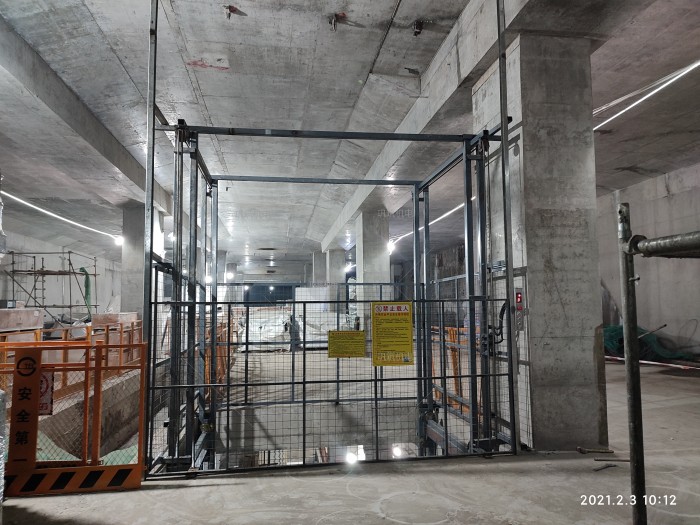

杭州地铁站液压货梯/升降机

1、根据现场状况,制定设备货物从B1楼吊装到B3楼,确保安全的吊装方法。

2、将先第一步要安装定位的平台面板先吊装到B3楼,用红外线水平仪找出放置的位置,在将导轨地板安装好、

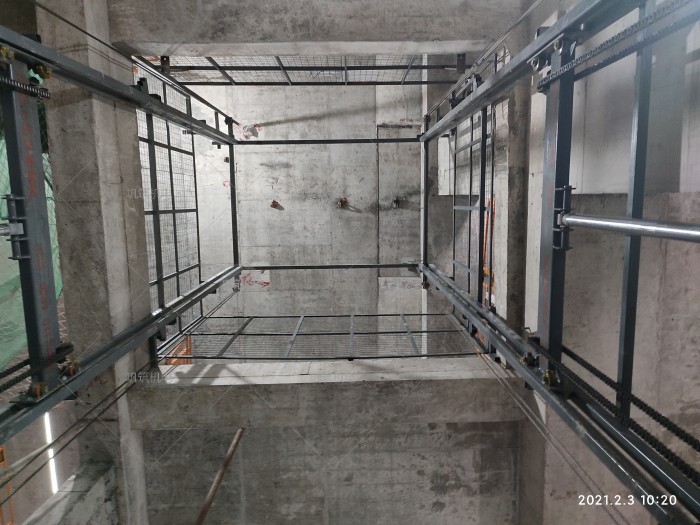

3、再吊装导轨从B3楼开始固定,导轨每根长度6米,第一段固定好以后,在每个楼层地面楼板处的混凝土梁上固定支点。

4、一根导轨的高度固定好以后,将油缸顶梁先放置到导轨卡槽内,然后在一直将导轨接到B1楼后,B1楼地面以上的导轨净高度要求2.8米,保证日后高度在可2.5米内可作业。

设备名称:液压升降平台

载重:3

提升高度:6.5

油缸:2Φ100液压油缸

油泵站功率:7.5kw

主链条:16B

地坑开口:3400mm深7200mm

平台尺寸:2800mm深7100mm

进货方向:宽2800mm方向进出货

地坑深度:地坑深300mm

机房高度:无需机房

在用场所:家具仓库

台面钢板厚度:5mm花纹防滑钢板




技术参数配置

名称

升降作业平台

/门

33

提升高度

12.5

实际载重

4000kg,按行业习惯标注450kg

操作方式

数显按钮面板,3个按钮盒

液压缸

2支¢100液压缸

工作压力

≤12Mpa

速度

3-5米/每分钟

主机功率(kw)

7.5kw    380伏   50HZ

电气元件

德力西



地坑开口(mm)

3400mm深2900mm,宽3400mm面进出货

台面尺寸(mm)

2800mm深2800mm,宽2800mm面进出货(含护栏)

地坑(mm)

底坑净深600mm,利用原有地坑深1700mm。由于现场勘查

地坑小于楼层开口,故B3层安装后平台会高出地面300mm,装卸货斜坡由用户自理

每楼层层门

机械联动门2套,手动对拉门1套

升降机平台面门

平台面护栏

采用方管制作高度1.5米,田格状,不封闭

主链条

16B,共4

四周防护

调平

14mm钢丝绳调平配做,防止货物偏载倾斜。

升降机颜色

出厂(中灰色
