临安电力剪叉升降机

  • 产品说明
  • 产品参数

临安电力剪叉升降机

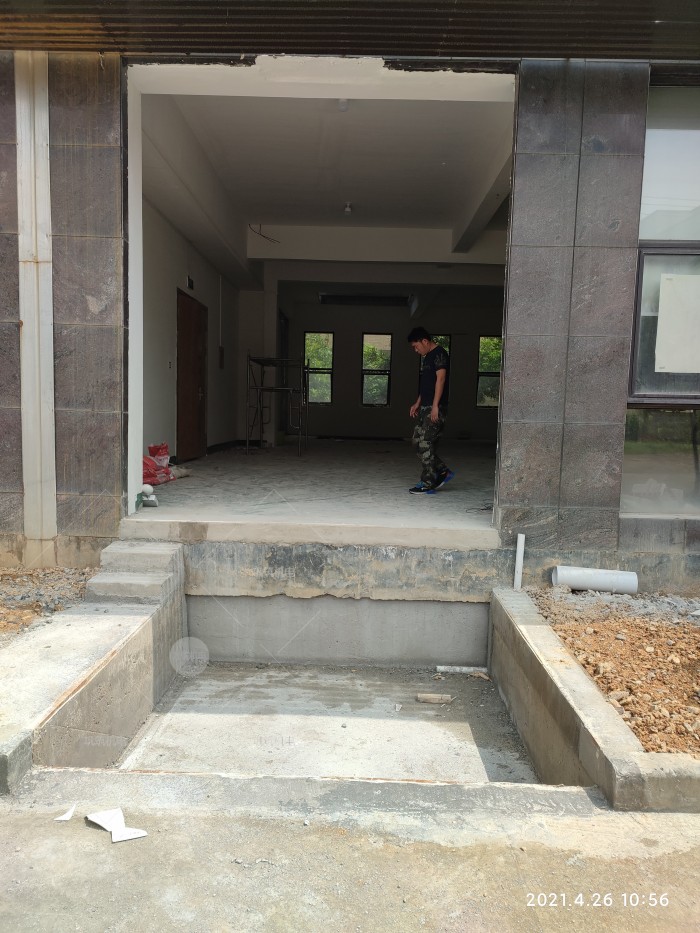

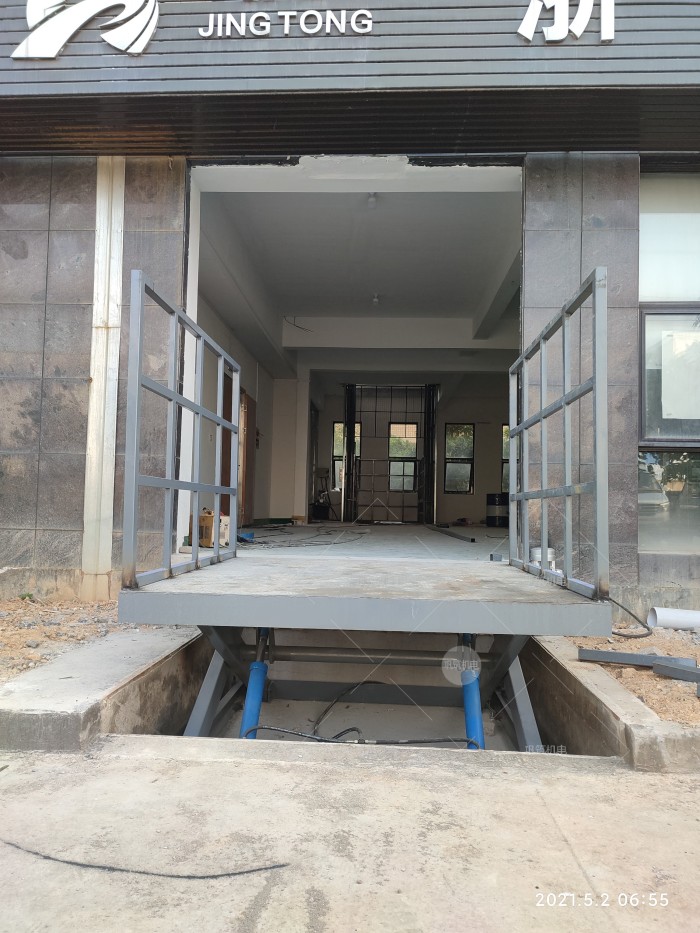

厂区马路和厂房里面地面落差约600mm,没有水泥斜坡搬运货物肯定不方便,用户也是想尽办法,最后找到我们,没想到尽然同时解决了两个问题:一,工厂马路和厂房内地面高度。二、工厂马路和厂房内地面的货物可以直接升降到货车上装车。老板很满意

设备名称:液压升降平台(剪叉)

载重:2

提升高度:1.2

油缸:2Φ80液压油缸

油泵站功率:2.2kw

地坑开口:2260mm深2260mm

平台尺寸:2200mm深2200mm

进货方向:宽2200mm方向进出货

地坑深度:地坑深450mm

机房高度:点动升降

在用场所:电力公司





项目名称

规   格

数量

重量

基本参数

产品型号

SJG2-1.2-2.2×2.2-1叉



额定载荷

2000kg



台面尺寸

2200×2200mm



净升高度

1200mm



闭合高度

450mm



上升速度

2.5m/min



平台自重



1033.96

支  杆

矩  管

160×80×δ5mm

4.00

147.58

底 架

槽  钢

14#

8.17

124.67

角  钢

44.2×52.5×6mm

0.00

上 架

槽  钢

14#

8.57

383.89

角  钢

60×60×4mm

4.99

矩  管

60×60×4mm

10.02

面  板

板厚4mm


护 栏

钢  管

Φ30×δ2mm

44.40

82.04

挡  板

150×δ2mm

8.80

轨 道

槽  钢

10#

0.00

0.00

固定板

200×60×δ10mm

0

0.00

膨胀螺栓

Φ10×80mm

0

0.00

轨道轮

轮  销

Φ30×152mm

0

0.00

轮  套

Φ52×108×δ10mm

0

轮  架

板厚10mm

0

角度轴

圆  钢

Φ90mm

3.34

191.60

加强板

板厚14mm

4

支  臂

板厚16mm

8

支 耳


板厚12mm

8

11.90

销 轴

支杆销

Φ36×230mm

2

23.63

支耳销

Φ36×165mm

4

油缸销

Φ40×115(165)mm

4

滚轮销

Φ36×184mm

4

支杆套

支杆处

Φ54×90×δ7mm

4

8.76

支耳处

Φ54×90×δ7mm

4

滚轮处

Φ54×90×δ7mm

4

复合套

支杆处

Φ40×90×δ2mm

4

2.31

支耳处

Φ40×90×δ2mm

4

滚轮处

Φ40×90×δ2mm

4

滚轮处

Φ44×35×δ2mm

4

油 缸

缸径

80

2

32.17

杆径

60

行程

232

安装距

556

容 积

2.34L

钢材合计

理论重量



974.07

实用重量



1071.482

液压油

高级抗摩油


6

5.4

泵站

型号

2.2kw

1

20

泵站排量

8L/min

工作压力

11.8MPa

最高压力

14.5MPa

油箱容积

7L
